一、概述

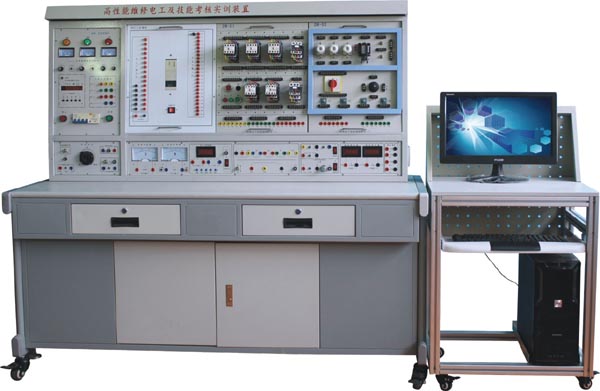

高級維修電工實訓裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的要求設備。

二、裝置特點： 1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、技術性能： 1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1305×805×1630mm 3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能
（一）DW02 電源控制箱 主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，
6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源； 6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

五、實訓項目

1.三相異步電動機直接啟動控制電路 2.三相異步電動機點動控制電路 3.三相異步電動機自鎖控制電路 4.三相異步電動機按鈕聯鎖正反轉控制電路 5.三相異步電動機接觸器聯鎖正反轉控制電路 6.三相異步電動機雙重聯鎖正反轉控制電路 7.三相異步電動機工作臺自動往返控制電路 8.兩臺三相異步電動機順序啟動、順序停轉控制電路 9.三相異步電動機的兩地控制電路 10.接觸器控制的Y-△控制 11.時間繼電器控制的Y-△控制 12.三相異步電動機單向啟動反接制動控制電路 13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路 14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路 15.三相異步電動機正反轉啟動能耗制動控制電路 16.單相鼠籠電動機電容啟動控制電路 17.雙速交流異步電動機手動變速控制電路 18.雙速交流異步電動機自動變速控制電路 19.斷電延時直流能耗制動的Y-△啟動控制電路 20.通電延時帶直流能耗制動的Y-△啟動控制電路 21.三相異步電動機雙重聯鎖正反轉能耗制動控制線路 22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制線路 23.C620型車床電氣控制線路 24.電動葫蘆電氣控制 25.Y3150滾齒機控制電路 26.可編程控制器的基本指令操作 27.LED數碼顯示控制 28.天塔之光控制的模擬

29.十字路口交通燈的模擬 30.機械手動作的模擬 31.四節傳送帶的模擬 32.裝配流水線控制的模擬 33.五相步進電機控制的模擬 34.水塔水位模擬控制模擬 35.液體混合裝置模擬控制的模擬 36.郵件分揀機模擬控制的模擬 37.軋鋼機模擬控制的模擬 38.自動成型機模擬控制 39.自動送料裝車控制的模擬 40.全自動洗衣機控制的模擬 41.電鍍生產線控制的模擬 42.PLC控制的三相異步電動機正反轉控制 43.PLC控制的三相異步電動機Y-△啟動控制 44.PLC控制的三相異步電動機降壓啟動控制 45.PLC控制的三相異步電動機能耗制動控制 46.變頻器功能參數設置與操作 47.變頻器報警與保護功能 48.多段速度選擇變頻調速 49.外部端子點動控制 50.控制電機正反轉運動控制 51.控制電機運行時間操作 52.瞬間停電變頻器參數設定 53.外部電壓變頻調速 54.外部電流變頻調速 55.三相異步電動機的變頻開環調速 56.PLC控制變頻器調速



































六、實訓組件配置

























PLC實訓模塊（整套）

系列產品：

HYK-870A型	初級電工技術實訓考核裝置
HYK-870B型	中級電工技術實訓考核裝置
HYK-870C型	高級電工技術實訓考核裝置
HYK-870D型	電子技術實訓考核裝置
HYK-870E型	電工電子技術實訓考核裝置
HYK-870F型	電工電子電力拖動實訓考核裝置
HYK-870G型	電工、模電、數電、電力拖動、單片機、PLC、傳感器技術綜合實訓考核裝置
HYK-880A型	高性能電工技術實訓考核裝置
HYK-880B型	高性能電工電子技術實訓考核裝置
HYK-880C型	高性能電工電子電力拖動技術實訓考核裝置
HYK-880D型	高性能電工電子電力拖動及自動化技術實訓考核裝置
HYK-880E型	高性能電工電子電力拖動及自動化技術實訓考核裝置
HYK-860A型	高級工電子技術實訓考核裝置
HYK-860B型	技師電子技術實訓考核裝置
HYK-860C型	高級技師電子技術實訓考核裝置
HYK-860D型	技師、高級工電子技術實訓考核裝置 （無自動設故功能）
HYK-860E型	電力電子高級技師實訓考核裝置
HYK-860F型	電力電子技師實訓考核裝置
HYK-860G型	電力電子高級工實訓考核裝置 （無自動設故功能）
HYW-81A型	高性能初級維修電工及技能考核實訓裝置
HYW-81B型	高性能中級維修電工及技能考核實驗裝置
HYW-81C型	高性能高級維修電工及技能考核實訓裝置
HYW-81D型	高性能維修電工儀表照明技能實訓考核裝置
HYW-81E型	高性能維修電工電氣控制技能實訓考核裝置
HYW-81F型	高性能維修電工電氣控制及儀表照明實訓考核裝置
HYJS-82A型	維修電工技師、高級技師技能實訓考核裝置
HYW-82A型	網絡化智能型維修電工及技能實訓智能考核裝置
HYW-82B型	網絡化智能型維修電工電氣控制技能實訓智能考核裝置
HYWK-88A型	網孔式初級維修電工實訓考核裝置
HYWK-88B型	網孔式中級維修電工實訓考核裝置
HYWK-88C型	網孔式高級維修電工實訓考核裝置
HYWX-161型	初級維修電工實訓考核裝置
HYWX-162型	中級維修電工實訓考核裝置
HYWX-163型	高級維修電工實訓考核裝置
HYDJ-41型	電機裝配技能實訓裝置
HYDJ-42型	電機裝置技能實訓考核設備
HYDJ-43型	電機變壓器維修及檢測實訓裝置
HYDJ-44型	電機變壓器維修及檢測實訓考核裝置
HYDJ-45型	電機檢修技能實訓裝置
HYDJ-46型	電機拆裝維修實訓裝置
HY-76A型	初級電工、電拖實訓考核鑒定裝置 (柜式)
HY-76B型	中級電工、電拖實訓考核鑒定裝置 (柜式)
HY-76C型	高級電工、電拖實訓考核鑒定裝置 (柜式)
HY-76D型	機床電氣電路仿真實訓考核鑒定裝置 （柜式雙面、四合一、二種車床）
HY-76E型	機床電氣技能實訓考核鑒定裝置 （柜式雙面、四合一、四種車床）
