一、概述

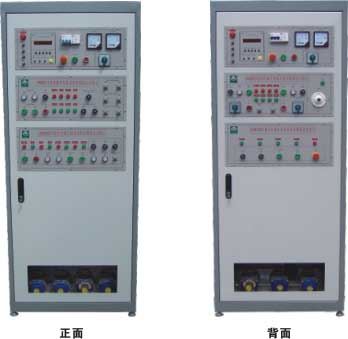

二、特點 1 、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置， 把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為 X62W 型萬能銑床、 T68 型臥室鏜床、 Z3040B 搖臂鉆床、 C6140 普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。是要求的實訓設備。 2 、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。 3 、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。 4 、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。 5 、可以人為的設置故障點，只要通過開關切換就可設置。 6 、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。 三、機床電氣技能培訓考核柜的技術參數 1 、輸入電壓：三相四線～ 380V±10% 50Hz 2 、工作環境：環境溫度范圍為 -5℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ） 3 、裝置容量：＜ 1.5KVA 4 、外形尺寸： 800mm × 600mm × 1500mm 5 、設備重量： 200kg 四、裝置主要由以下幾個部分組成 1 、控制柜門 在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關； 通過電壓指示切換開關，在電壓表上分別能指示電網的 U UV 、 U VW 、 U WU 線電壓值；交流電流表用來監視負載的大��； 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。 2 、控制柜主體 控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。 五、完成的實訓項目 1 、認識低壓電氣的結構 2 、 C6140 普通車床電氣控制培訓 3 、 C6140 普通車床電氣線路排故考核 4 、 X62W 萬能銑床電氣控制培訓 5 、 X62W 萬能銑床電氣線路排故考核 6 、 T68 型臥室鏜床 電氣控制培訓 7 、 T68 型臥室鏜床 電氣線路排故考核 8 、 Z3040B 搖臂鉆床 電氣控制培訓 9 、 Z3040B 搖臂鉆床 電氣線路排故考核 10 、通過操作機床，掌握常用機床的操作方法
HYWK -168A 網孔型萬能機床電路實訓考核鑒定裝置 HYWK-168B 網孔型萬能機床電路實訓考核鑒定裝置 HYW-81B 機床電氣控制技術及工藝實訓考核裝置 HY-X62W 萬能銑床電氣技能培訓考核實訓裝置 HY-T68 臥式鏜床電氣技能培訓考核實訓裝 置 HY-C650-2 普通車床電氣技能培訓考核實訓裝置 HY-Z3040B 搖臂鉆床電氣技能培訓考核實訓裝置 HY-M7130K 平面磨床電氣技能培訓考核實訓裝置 HY-PBA 龍門刨床電氣技能培訓考核實訓裝置 HY-C6140 普通車床電氣技能培訓考核實訓裝置 HY-Z35 搖臂鉆床電氣技能培訓考核實訓裝置 HY-Z3050 搖臂鉆床電氣技能培訓考核實訓裝置 HY-M7120 平面磨床電氣技能培訓考核實訓裝置 HY-M7475 平面磨床電氣技能培訓考核實訓裝置 HY-M1432 萬能外圓磨床電氣技能培訓考核實訓臺 HY-20/5T 橋式起重機電氣技能培訓考核實訓裝置 HY-PDH 電動葫蘆電氣技能培訓考核實訓裝置 HY -87A 網絡化智能型機床電氣技能實訓考核裝置 HYWL-X62W 萬能銑床電氣技能實訓智能考核裝置 HYWL-T68 臥式鏜床電氣技能實訓智能考核裝置 HYWL-C6140 普通車床電氣技能實訓智能考核裝置 HYWL-Z3040B 搖臂鉆床電氣技能實訓智能考核裝置 HYWL-M7130 平面磨床電氣技能實訓智能考核裝置 HYWL-M1432 萬能外圓磨床電氣技能實訓考核裝置 HYWL-PDH 電動葫蘆電氣技能實訓智能考核裝置 HYBS-T68 臥室鏜床電氣技能實訓考核裝置（半實物） HYBS-C6140 普通車床電氣技能實訓考核裝置（半實物） HYBS-Z3040 搖臂鉆床電氣技能實訓考核裝置（半實物） HYBS-M7120 平面磨床電氣技能實訓考核裝置（半實物） HYBS-M1432 萬能圓磨床電氣技能實訓考核裝置（半實物） HYBS-PDH 電動葫蘆床電氣技能實訓考核裝置（半實物）
|
|
 |
